COMPOSICIÓN DE  MI ESTACIÓN

Mi estación esta compuesta de los siguientes elementos:

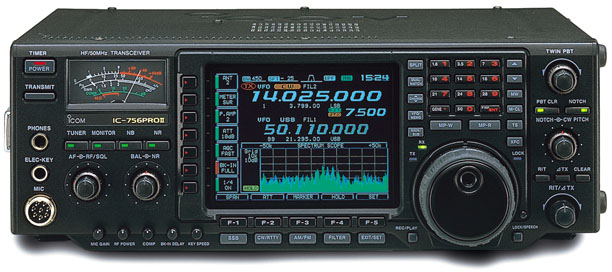

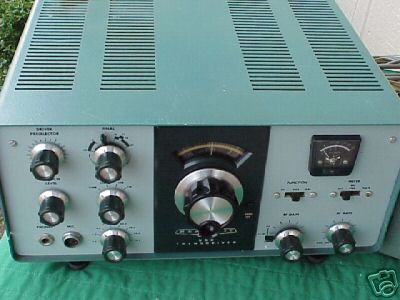

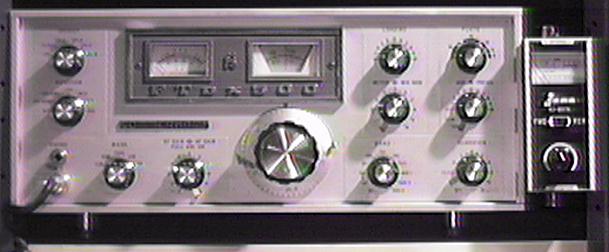

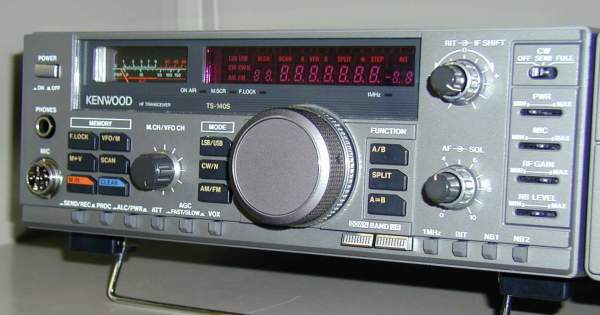

TRANSCEPTORES DE HF       Kenwood TS-2000  ,  TS-140S  ,  Icom 706-MKIIG  ,  IC-756PRO II  y  Yaesu multibanda  FT-736R,  además de  algunos veteranos "valvuleros" que intentamos recuperar, como el Kenwood TS-830S , KW Electronics  KW-2000E  , Heathkit  HW-101 , Yaesu  FT-DX500  y el  Sommerkamp FT-250  (Yaesu FT200).

ANTENAS  HF                              Dipolo rígido para 10-12-15-18- y 20 metros   STEPPIR    ,Dipolos  Multibanda  Diamond  W8010  de 10 a 80 metros , Dipolo ECO de  40-80   , Dipolo Rígido construido por Ricardo  EA5JK  para  6, 12 y 17  metros  y  Vertical  ECO   R7+  de 10 a 40 + WARC .

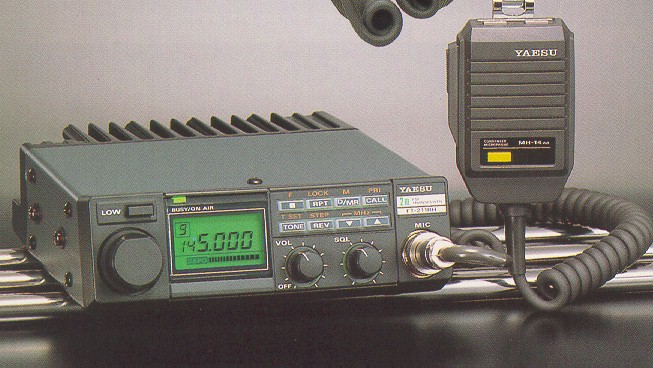

TRANSCEPTORES V-UHF       Kenwood TS-2000,  Standard C-5800  ,  Yaesu FT-211RH ,    Yaesu FT-736R y  Kenwood  TH-D7E.

ANTENAS V-UHF                        Diamond X-200 bibanda vertical , Cushcraft 17B2   para VHF polarización Horizontal  (17 Elementos) , KLM  32B  para  UHF polarización horizontal  (32 Elementos) y  Diamond  Discone de 25 Mhz. a 1300

TRANSVERTER 1296 MHz.      1296 MHz Microwave Modules,  SSB transverter,  entrada en 144 MHz., salida en 1296 MHz. excitado por la STANDARD C5800 2 metros todo modo, como frecuencia intermedia.

ANTENAS DE 1296 MHz.               Antena  Helicoidal-1.2Ghz.  14 Espiras con Polarización Circular,  (Hecha por  EA5JK Ricardo) para  1.2 Ghz, y Tonna de 55 elementos, TONNA-20655.

ATV y 1.2GHz.                               Modulador   COMTECH  1.2 Ghz. 50 Mw. mas amplificador de 10 Vatios con híbrido   Mitsubishi M68719, para ATV y Transverter 1296 MHz. SSB de Microwawe Modules, para fonia.

AMPLIFICADORES                      Amplificadores de  HF 1 x 3-500Z (Hecho por  EA7GQ Gines).  Uno, construido por mi, de HF de 1.2 KW. con un tetrodo 4CX800 , configuración de  rejas a masa,  también un  amplificador de VHF (144 Mhz)  con una válvula GU-74B (4CX800),  otro amplificador de UHF (432 Mhz.)  con 2 X 4CX250B y otro con una 3CX100 (2C39) para 1.2 GHz.(SHF),  todos estos  construidos íntegramente por mi. Ver en la pagina Construcción de Amplificadores.

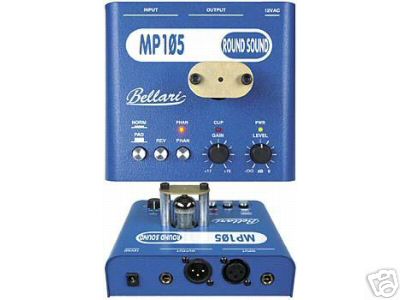

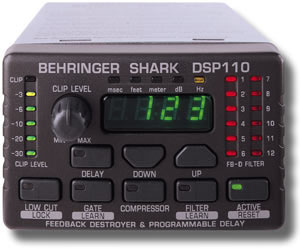

SISTEMA MICROFONICO          Micros,  B1  de Behringer  y  Marshall  MXL-2003 , y  MXL-990,  Previo con  Puerta de Ruido  SHARK DSP110 , Previos a válvula  Bellari   MP-105  ,  MP-110, y otro  PRESONUS TubePRE, Puerta de Ruido BOSS NS-50,  Ecualizador Parametrico  DSP-1124P  y   Procesador de Efectos,  Virtualizer Pro  DSP-2024P ,  ambos  de   Behringer .

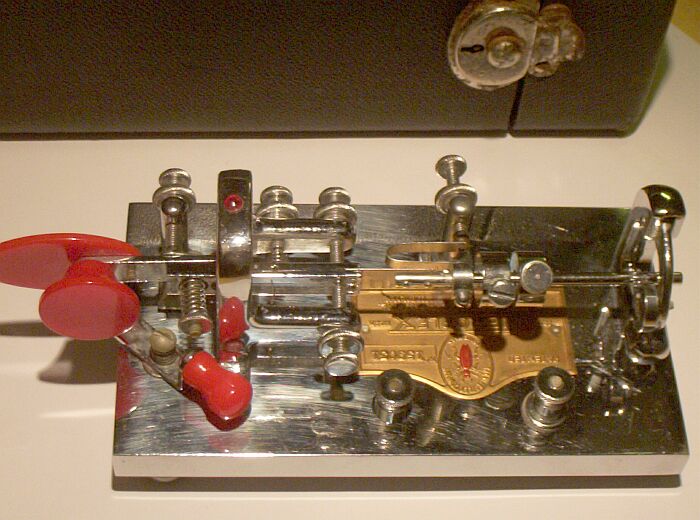

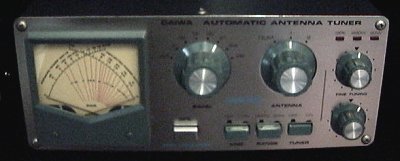

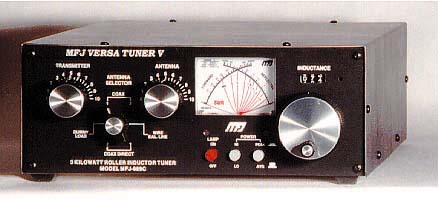

OTROS ACCESORIOS                 Conmutador antenas remoto Ameritrón RCS-8V , Llaves telegráficas,   KEMPRO KK-60   ,   VIBROPLEX ,   y  de  palas  MFJ-422B,  Analizador de antenas  MFJ-249  , Medidores BIRD 43,  y varios Daiwa y Diamond,  Acopladores  MFJ-989C  y semiautomático  Daiwa   CNA-1001 ,  Tncs  AEA PK-232MBX y PK-900, Kamtronics  All Mode  y  Kam Plus,  Osciloscopio Tektronix 2213 de  60 Mhz.,  Frecuencimetro HP-5314A  , Fuentes, 13,8 V - 50 Amps. , Conmutada de 25 y 35 Amps. , Batería de 12V 100Ah con alimentación en carga continua para emergencias , etc.

LIBRO DE GUARDIA                    Electronico, SWISSLOG  , Versión Windows  en castellano.
